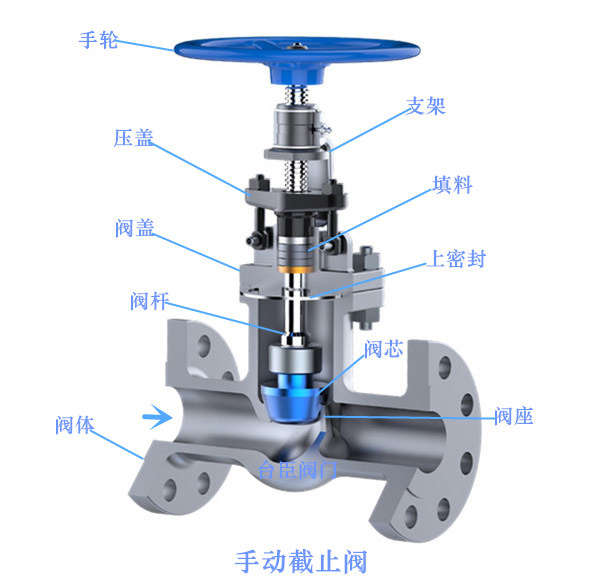

截止阀的工作原理及优缺点和 注意事项-中阀在线提供 中阀在线-阀门行业新媒体平台 截止阀的工作原理及优缺点和注意事项 截止阀的工作原理 截止阀，也叫截门，是使用最广泛的一种 阀门，它之所以广受欢迎，是由于开闭过程中 密封面之间摩擦力小，比较耐用，开启高度不 大，制造容易，维修方便，不仅适用于中 低 压，而且适用于高压。 截止阀的闭合原理是，依靠阀杠压力，使 阀瓣密封面与阀座密封面紧密贴合，阻止介质 流通。 截止阀只许介质单向流动，安装时有方向 性。截止阀的结构 长度大于闸阀，同时流体 阻力大，长期运行时，密封可靠性 不强。 截止阀优点： 1.结构简单，制造和维修比较方便。 2.工作行程小，启闭时间短。 3.密封性好，密封面间磨擦力小，寿命较长。 截止阀缺点： 1.流体阻力大，开启和关闭时所需力较大。 2.不适用于带颗粒、粘度较大、易结焦 的介质。 3.调节性能较差 。 中阀在线-阀门行业新媒体平台 截止阀的种类 按阀杆螺纹的位置分有外螺纹式、内螺纹式。按 介质的Kaiyun官方网站流向分，有直通式、直流式和角式。截止 阀按密封形式分，有填料密封截止阀和波纹管密 封截止阀。 截止阀的安装与维护应注意以下事项： 1.手轮、手柄操作的截止阀可安装在管道的任何 位置上。 2.手轮、手柄及伟动机构，不允许作起吊用。 3.介质的流向应与阀体所示箭头方向一致。 波纹管密封截止阀，其关键部件——金属波纹 管，下端与阀杆组件采用自动滚焊焊接，上端与 连接板自动滚焊焊接，在流体介质和大气之间形 成一个金属屏障，确保阀杆零泄漏。阀瓣与阀体 密封面经过精密研磨，组装完毕经过100%试 压，全部达到零泄漏。作为辅助密封，在波纹管 上面依然保 留了填料函，更增加了可靠性和安 全性。高压阀门的金属波纹管均为多层结构，通 过液压成 形，可保证在最大压力下10000次全 行程开/关寿命。 截止阀使用优点： １、双重的密封设计（波纹管+填料）若波纹管 中阀在线-阀门行业新媒体平台 失效，阀杆填料也会避免泄漏，并符合国际密封 标准。 ２、安全环保，没有流体流失，降低能源损失， 提高工厂设备安全。 ３、使用寿命长，减少维修次数，降低经营成本。 ４、坚固耐用的波纹管密封设计，保证阀杆的零 泄漏，提供无需维护的条件。 截止阀使用范围： 适用于导热油、有毒、易燃、渗透性强、污 染环境、带放射性的流体介质管路上作切断阀， 也可用于调节，是创造无泄漏工厂的优质产品。 本阀铸件全部采用精密铸造。截止阀是指关闭件 （阀瓣）沿阀座中心线移动的阀门。根据阀瓣的 这种移动形式，阀座通口的变化是与阀瓣行程成 正比例关系。由于该类阀门的阀杆开启或关闭行 程相对较短，而且具有非常可靠的切断功能，又 由于阀座通口的变化与阀瓣的行程成正比例关 系，非常适合于对流量的调节。因此，这种类型 的阀门非常适合作为切断或调节以及节流使用。 截止阀其选用原则是： 1、高温、高压介质的管路或装置上宜选用截止 阀。如火电厂、核电站，石油化工系统的高温、 中阀在线-阀门行业新媒体平台 高压管路上。 2、管路上对流阻要求不严的管路上。即对压力 损失考虑不大的地方。 3、小型阀门可选用针阀、仪表阀、取样阀、压 力计阀等。 4、有流量调节或压力调节，但对调节精度要求 不高，而且管路直径又比较小，如公称通经 ≤50mm 的管路上，宜选用。 5、合成工业生产中的小化肥和大化肥宜选用公 称压力 PN160 公称压力16MPa 或 PN320 公称压力32MPa 的高压角式截止阀或高压角 式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的 管路上，易选用阀体分开式、阀座可去处的、硬 质合金密封副的直流式截止阀或直流式节流阀。 7、城市建设中的供水、供热工程上，公称通经 较小的管路，可选用截止、平衡阀或柱塞阀，如 公称通经小于150mm 的管路上。 截止阀最明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面间 的摩擦力比闸阀小，因而耐磨 。 开启高度一般仅为阀座通道直径的1/4，因此比 中阀在线-阀门行业新媒体平台 闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造 工艺性比较好，便于维修。 公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～ 36 连接方式：法兰、对焊、螺纹等适用温度： -196℃～700℃ 驱动方式：手动、伞齿轮传动、气动、电动、液 动、气液联动、电液联动 阀 体 材 料 ： WCB 、 ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti、CF8 （304）、CF3 （304L）、CF8M （316）、CF3M （316L）、 Ti 。选用不同的材质，可分别适用于水、蒸汽、 油品、硝酸、醋酸、氧化性介质、尿素等多种介 质。 截止阀的性能： 主要起到切断管路介质的作用。与闸阀相比，调 节性能较好，开启高度小，关闭时间短，制造与 维修方便，密封面不易磨损、擦伤，密封性能较 好、使用寿命长；截止阀的阀体结构设计 比较曲 中阀在线-阀门行业新媒体平台 折，因此流阻大，能量消耗大；适用于蒸汽、油 品等介质，不宜用于黏度较大、带颗粒、易结焦、 易沉淀的介质。中、高压截止阀，大口径截止阀 可采用平衡式结构，截止阀的延伸产品-节流阀， 通过改变流道截面控制介质的压力和流量，除启 闭件采用流线圆锥型，其他大部分均与截止阀相 同。 截止阀的定义 截止阀（stop valve,Globe Valve ）的启闭件 是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿 流体的中心线作直线运动。阀杆的运动形式， （通用名称：暗杆），也有升降旋转杆式，（通 用名称：明杆）截止阀只适用于全开和全关， 不允许作调节和节流。 截止阀属于强制密封式阀门，所以在阀门 关闭时，必须向阀瓣施加压力，以强制密封面 不泄漏。当介质由阀瓣下方进入阀门时，操作 力所需要克服的阻力，是阀杆和填料的摩擦力 与由介质的压力所产生的推力，关阀门的力比 开阀门的力大，所以阀杆的直径要大，否则会 发生阀杆顶弯的故障。近年来，从自密封的阀 门出现后，截止阀的介质流向就改由阀瓣上方 中阀在线-阀门行业新媒体平台 进入阀腔，这时在介质压力作用下，关阀门的 力小，而开阀门的力大，阀杆的直径可以相应 地减少。同时，在介质作用下，这种形式的阀 门也较严密。我国阀门“三化给”曾规定，截止 阀的流向，一律采用自上而下。本阀要水平安 装 截止阀开启时，阀瓣的开启高度，为公称 直径的25%～30%时，流量已达到最大，表示 阀门已达全开
